45JX775 遊星ギヤードモーター

1. 要求の厳しい機械的負荷に対応する高トルク出力
DC 遊星歯車モーターは最大 12.0 N・m の出力トルクを提供し、機器の持ち上げ、押し、搬送、クランプ、その他の負荷駆動の操作を支援します。標準の DC モーターでは低速で十分な出力を提供できない用途向けに設計されています。

2. 3.7:1 ～ 3736:1 の幅広いギア比選択
1 つのモーター プラットフォーム内でさまざまな速度とトルクの要件に合わせて、幅広い減速比から選択できます。出力回転数は約1756.8RPM～1.7RPMで、モータの基本設計を変えることなく、高速伝送、制御動作、超低速動作に対応します。

3. 低いバックラッシュにより、より制御された動きを実現
ギアボックスのバックラッシュは 2°以下に設計されており、方向変更や繰り返しの動作時の不要な遊びを軽減します。これにより、このモーターは、より予測可能な出力動作を必要とする電動アクチュエーター、バルブドライブ、昇降システム、コンベア、ロボット機構、および産業オートメーション機器に適しています。

4. コンパクトな動力伝達を実現する遊星ギアボックス設計
多段遊星ギアボックスは、コンパクトな機械レイアウトを維持しながら、高速モーター入力を使用可能な出力トルクに変換します。 TJX45RT は 1 ～ 5 のギア段を利用できるため、機器設計者は設置スペース、出力速度、トルク、機械的負荷の要件のバランスをとる際に、より高い柔軟性を得ることができます。

5. オプションのエンコーダフィードバックによる産業統合
モーターは 40Cr 鋼ギア、ボール ベアリング サポート、亜鉛合金ギアボックス ハウジングを使用しています。定格は 24V で、柔軟なシステム統合のために 6 ～ 36V の動作範囲をサポートしています。オプションの 5V 13PPR A/B 2 チャンネル エンコーダは、自動機械における速度監視、回転検出、フィードバック制御をサポートします。

お問い合わせ 45JX775 遊星ギヤードモーター
  • 45JX775 遊星ギヤードモーター
  • 45JX775 遊星ギヤードモーター
  • 45JX775 遊星ギヤードモーター
  • 45JX775 遊星ギヤードモーター

仕様

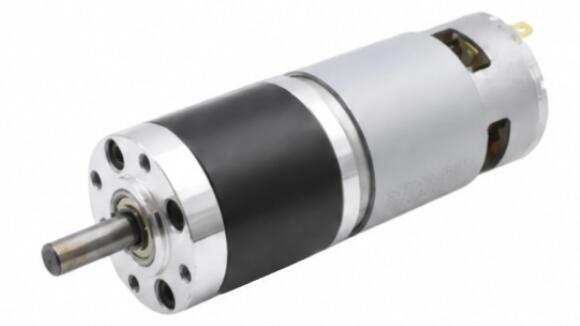

45JX775-5 ハウジング材質 亜鉛合金 エンコーダオプション

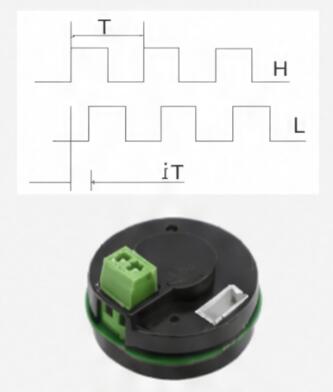

モデル TJX45RT 45JX775-6
A-B 2チャンネル
775エンコーダ-5V 13PPR

ベアリング ボールベアリング
ギアの弾性率 0.6M
整流子 つや消し
ギア材質 40Cr鋼
シャフトにかかる最大圧力 20kgf以下
バックラッシュ ≤2°
ブレーキあり いいえ
歯車の構造 遊星歯車

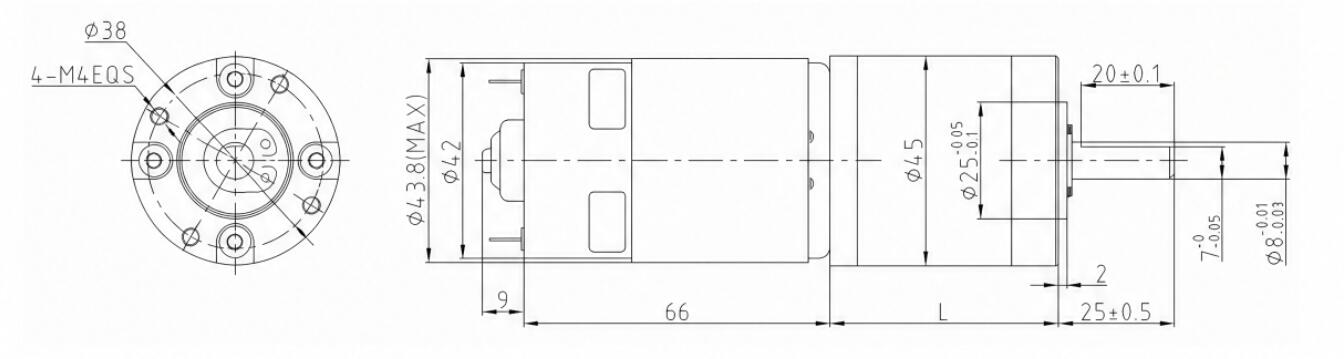

寸法(mm)
45JX775-7

技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0～36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0～36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0～36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0～36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0～36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0～36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0～36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0～36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0～36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0～36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0～36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0～36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0～36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0～36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0～36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0～36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0～36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0～36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0～36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0～36.0 24 420 1.7 3000 12 1.4

トルク単位換算：1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
