50JX50S 遊星ギヤードモーター

1. 低バックラッシで安定した動作を実現する遊星歯車装置
モーターは、指定されたバックラッシュが 2°以下の多段遊星ギアボックスを使用しており、逆転や繰り返しの動作中の不要な遊びを軽減します。このため、このモーターは、より制御された出力動作を必要とする電動アクチュエーター、昇降機構、位置決めシステム、産業用オートメーション機器に適しています。

2. 3.7:1 ～ 3736:1 の広い比率範囲
3.7:1 ～ 3736:1 の減速比と 1 ～ 5 のギア段が利用可能で、同じモーター プラットフォームでさまざまな速度とトルクの要件に対応できます。出力速度範囲は約 1621.6RPM ～ 1.6RPM で、高速伝送、制御された動作、超低速動作をサポートします。

3. 最大 20N.m の出力トルクで過酷な走行に対応
モーターの負荷トルクは最大20.0N・m（約204kgf・cm）で、昇降システム、電動アクチュエーター、コンベア、バルブドライブ、ゲート機構など、低速で高トルクが必要な機器に強力な出力を提供します。

4. 制御された停止および保持用途向けのブレーキ オプション
ブレーキ構成は、制御された停止または保持性能を必要とする用途に利用できます。 40Cr 鋼ギア、ボール ベアリング サポート、亜鉛合金ハウジングを組み合わせたこのギアボックスは、産業機器での安定した機械動力伝達のために設計されています。出力軸は最大30kgf以下の加圧力に対応します。

5. オプションのエンコーダフィードバックを備えた 24V ワイドレンジ統合
モーターの定格は 24V で、6 ～ 36V の動作範囲をサポートしているため、さまざまな産業用電源システムとの統合が容易になります。オプションの 5V 13PPR A/B 2 チャネル エンコーダは、自動機械および位置決めアプリケーション向けの速度監視、回転方向検出、増分フィードバックをサポートします。

お問い合わせ 50JX50S 遊星ギヤードモーター
  • 50JX50S 遊星ギヤードモーター
  • 50JX50S 遊星ギヤードモーター

仕様

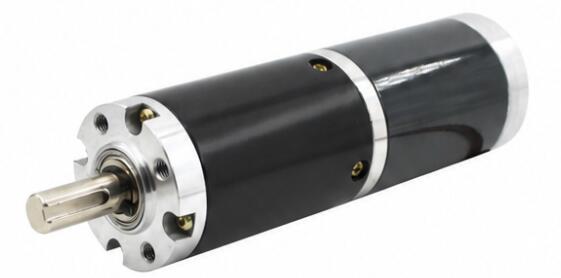

50JX50S-3 ハウジング材質 亜鉛合金 エンコーダオプション

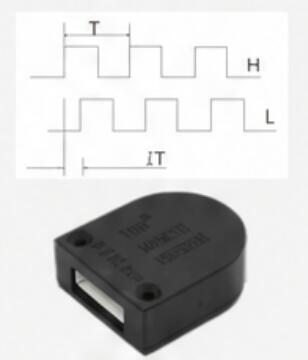

モデル TJX50RR 50JX50S-4
A-B 2チャンネル
D シェイプ エンコーダ - 5V 13PPR
ベアリング ボールベアリング
ギアの弾性率 0.8M
整流子 つや消し
ギア材質 40Cr鋼
シャフトにかかる最大圧力 30kgf以下
バックラッシュ ≤2°
ブレーキあり はい
歯車の構造 遊星歯車

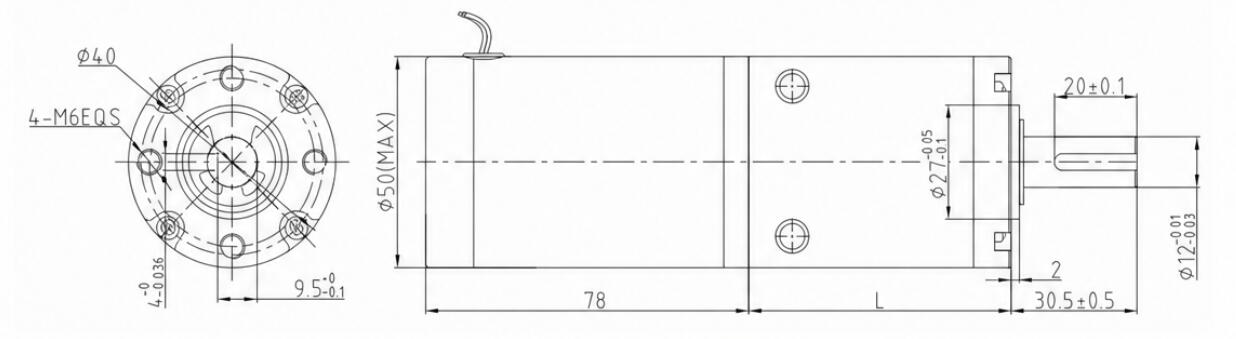

寸法(mm)
50JX50S-5

技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6.0～36.0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6.0～36.0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6.0～36.0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6.0～36.0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6.0～36.0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6.0～36.0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6.0～36.0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6.0～36.0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6.0～36.0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6.0～36.0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6.0～36.0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6.0～36.0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6.0～36.0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6.0～36.0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6.0～36.0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6.0～36.0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6.0～36.0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6.0～36.0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6.0～36.0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6.0～36.0 24 1050 1.6 3500 20 1.3

トルク単位換算：1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
