22JX180 ブラシ付き遊星ギヤードモーター

1. スペースが限られた設計向けのコンパクトな電源
機器を大型化せずに、より多くの電力が必要ですか?このミニ遊星ギア モーターは、コンパクトな 22 mm ギアボックスで効率的なギア出力を提供し、ロボット、スマート デバイス、ロック、小型自動化システムに最適です。

2. 速度とトルクのマッチングが簡単
1 つのモーター プラットフォーム、複数のドライブ ソリューション。機械システム全体を再設計することなく、必要な速度とトルクに合わせて幅広い減速比から選択できます。

3. 制御された正確な動きのために作られています
遊星歯車構造と低バックラッシュ設計により、ロボット ジョイント、フィーダー、アクチュエーター、器具、その他のモーション コントロール アプリケーションにおいて、よりスムーズで予測可能な動作を実現できます。

4. フィードバック制御システムの準備ができています
速度または位置のフィードバックが必要なアプリケーションの場合、オプションの A/B 2 チャネル エンコーダを使用すると、モータ制御とシステム統合の向上に役立ちます。

5. 試作から生産までのカスタムモーターソリューション
柔軟なギア比、シャフト構成、エンコーダー オプションを備えた OEM および ODM プロジェクトに利用できます。プロトタイプのテスト、小ロット開発、量産に適しています。

お問い合わせ 22JX180 ブラシ付き遊星ギヤードモーター
  • 22JX180 ブラシ付き遊星ギヤードモーター
  • 22JX180 ブラシ付き遊星ギヤードモーター
  • 22JX180 ブラシ付き遊星ギヤードモーター
  • 22JX180 ブラシ付き遊星ギヤードモーター

仕様

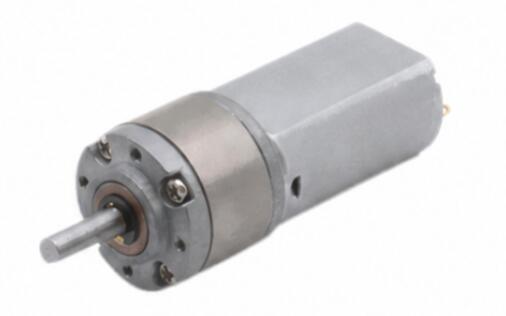

22JX180-5 ハウジング材質 亜鉛合金 エンコーダオプション

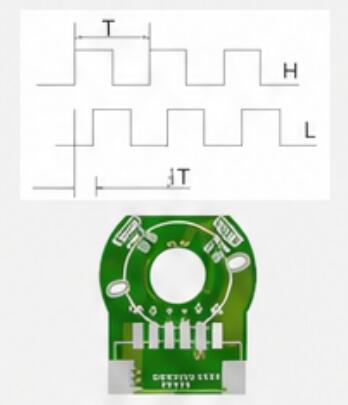

モデル TJX22RC 22JX180-6
A-B 2チャンネル
180エンコーダー-5V 12PPR

ベアリング オイルベアリング
ギアの弾性率 0.3M
整流子 つや消し
ギア材質 焼結鋼
シャフトにかかる最大圧力 ≤5kgf
バックラッシュ ≤2°
ブレーキあり いいえ
歯車の構造 遊星歯車

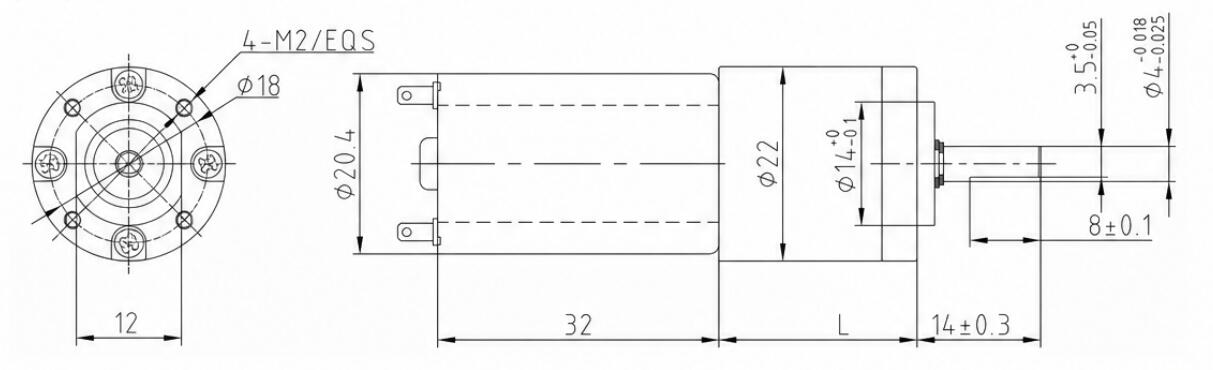

寸法(mm)
22JX180-7

技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
10000 4 1 22 13 TJX22RC4i-6V-2500R 1.5～9.0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1.5～9.0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1.5～9.0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1.5～9.0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1.5～9.0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1.5～9.0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1.5～9.0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1.5～9.0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1.5～9.0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1.5～9.0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1.5～9.0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1.5～9.0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1.5～9.0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1.5～9.0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1.5～9.0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1.5～9.0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1.5～9.0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1.5～9.0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1.5～9.0 6 150 4.9 520 1 3.9

トルク単位換算：1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
