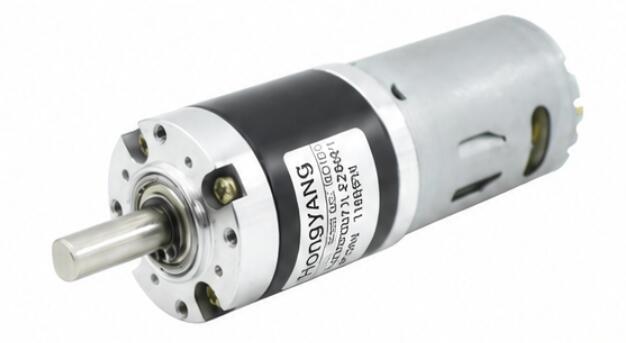

38jx545 遊星歯車モーター

1. 堅牢な遊星歯車構造により、安定した高トルクを発生し、継続的な高負荷作業条件に対応します。
2. 0.5M 40Cr鋼歯車材質を採用し、表面硬度を強化し、優れた耐摩耗性をもたらし、ロングサイクル運転に耐えます。
3. オプションの 5V 12PPR 2 チャンネル エンコーダをサポートし、正確な速度監視と正確な位置閉ループ制御を実現します。
4. 亜鉛合金ハウジングとプレミアムボールベアリングの組み合わせにより、トランスミッションのバックラッシュが大幅に低減され、静かでスムーズな走行性能が維持されます。
5. 幅広い設定可能なギア比により、自動化ロボットやスマート デバイス プロジェクトのさまざまな速度とトルクの要件を満たします。

お問い合わせ 38jx545 遊星歯車モーター
  • 38jx545 遊星歯車モーター
  • 38jx545 遊星歯車モーター

仕様

38jx545 ハウジング材質 亜鉛合金 エンコーダオプション
モデル TJX38RGb 38jx545-2

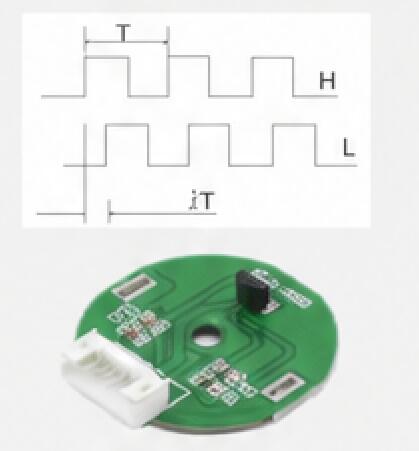

A-B 2チャンネル
555エンコーダ-5V 12PPR
ベアリング ボールベアリング
ギアの弾性率 0.5M
整流子 つや消し
ギア材質 40Cr鋼
シャフトにかかる最大圧力 ≤15kgf
バックラッシュ ≤2°
ブレーキあり いいえ
歯車の構造 遊星歯車

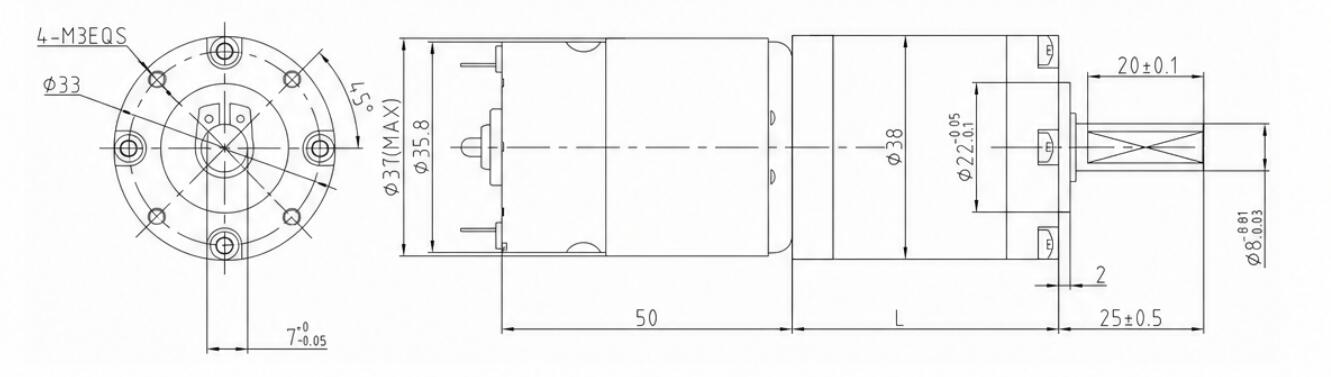

寸法(mm)
38jx545-1
技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
8300 3.7 1 38 28.2 TJX38RGb3.7i-24V-2243.2R 6.0～36.0 24 200 2243.2 850 0.06 1794.6
8300 5.2 1 38 28.2 TJX38RGb5.2i-24V-1596.2R 6.0～36.0 24 200 1596.2 850 0.09 1276.9
8300 13.7 2 38 37 TJX38RGb13.7i-24V-605.8R 6.0～36.0 24 200 605.8 850 0.21 484.7
8300 19.2 2 38 37 TJX38RGb19.2i-24V-432.3R 6.0～36.0 24 200 432.3 850 0.3 345.8
8300 26.9 2 38 37 TJX38RGb26.9i-24V-308.6R 6.0～36.0 24 200 308.6 850 0.42 246.8
8300 51 3 38 45.8 TJX38RGb51i-24V-162.7R 6.0～36.0 24 200 162.7 850 0.71 130.2
8300 71 3 38 45.8 TJX38RGb71i-24V-116.9R 6.0～36.0 24 200 116.9 850 0.99 93.5
8300 100 3 38 45.8 TJX38RGb100i-24V-83R 6.0～36.0 24 200 83 850 1.39 66.4
8300 139 3 38 45.8 TJX38RGb139i-24V-59.7R 6.0～36.0 24 200 59.7 850 1.39 47.8
8300 189 4 38 54.7 TJX38RGb189i-24V-43.9R 6.0～36.0 24 200 43.9 850 2.36 35.1
8300 264 4 38 54.7 TJX38RGb264i-24V-31.4R 6.0～36.0 24 200 31.4 850 3.3 25.2
8300 369 4 38 54.7 TJX38RGb369i-24V-22.5R 6.0～36.0 24 200 22.5 850 4.62 18
8300 512 4 38 54.7 TJX38RGb512i-24V-16.2R 6.0～36.0 24 200 16.2 850 6.41 13
8300 721 4 38 54.7 TJX38RGb721i-24V-11.5R 6.0～36.0 24 200 11.5 850 8 9.2
8300 699 5 38 64 TJX38RGb699i-24V-11.9R 6.0～36.0 24 200 11.9 850 8 9.5
8300 977 5 38 64 TJX38RGb977i-24V-8.5R 6.0～36.0 24 200 8.5 850 8 6.8
8300 1367 5 38 64 TJX38RGb1367i-24V-6.1R 6.0～36.0 24 200 6.1 850 8 4.9
8300 1911 5 38 64 TJX38RGb1911i-24V-4.3R 6.0～36.0 24 200 4.3 850 8 3.5
8300 2672 5 38 64 TJX38RGb2672i-24V-3.1R 6.0～36.0 24 200 3.1 850 8 2.5
8300 3736 5 38 64 TJX38RGb3736i-24V-2.2R 6.0～36.0 24 200 2.2 850 8 1.8

トルク単位換算：1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
