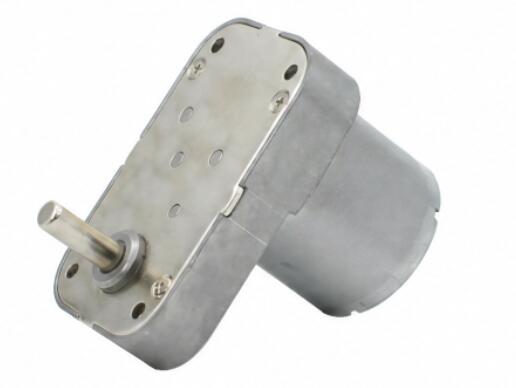

3864FG3530 DC 角形ギアボックス モーター

1. 省スペースを実現する角型ギアボックス: 64×38 mm の角型ハウジングは、デバイスと面一になる平らな取り付け面を備えており、安定した固定を保証し、スペースを節約し、さまざまなレイアウトに適合します。
2. 方向を選択できるオフセット出力シャフト: 出力シャフトは、ずれたドライブレイアウトに適合するように中心から外れて配置され、ギアボックスのどちらの側からも延長できるため (図面による)、統合がより柔軟になります。
3. 広い電圧による低消費電力: 定格 12V、動作範囲 3 ~ 18V、無負荷電流はわずか 85 mA、負荷電流は 400 mA で、エネルギーを節約し、さまざまな電源システムに適合します。
4. 精密ドライブ、スムーズで耐久性: 焼結鋼平歯車、オイルベアリング、亜鉛合金ハウジング。平歯車駆動は高効率、スムーズな動作、低騒音を実現し、バックラッシュ ≤ 2° で長寿命です。

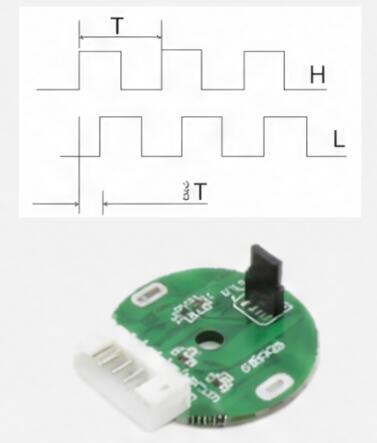

5. オプションのエンコーダ: 閉ループ制御と自動化に適した、正確な速度と位置のフィードバックに 5V 12PPR デュアルチャネル エンコーダが利用可能です。

お問い合わせ 3864FG3530 DC 角形ギアボックス モーター
  • 3864FG3530 DC 角形ギアボックス モーター
  • 3864FG3530 DC 角形ギアボックス モーター
  • 3864FG3530 DC 角形ギアボックス モーター

仕様

3864FG3530 ハウジング材質 亜鉛合金 エンコーダオプション
モデル TJP64FK 3864FG3530-1

A-B 2チャンネル
395エンコーダ-5V 12PPR
ベアリング オイルベアリング
ギアの弾性率 0.5M
整流子 つや消し
ギア材質 焼結鋼
シャフトにかかる最大圧力 10kgf以下
バックラッシュ ≤2°
ブレーキあり いいえ
歯車の構造 平歯車

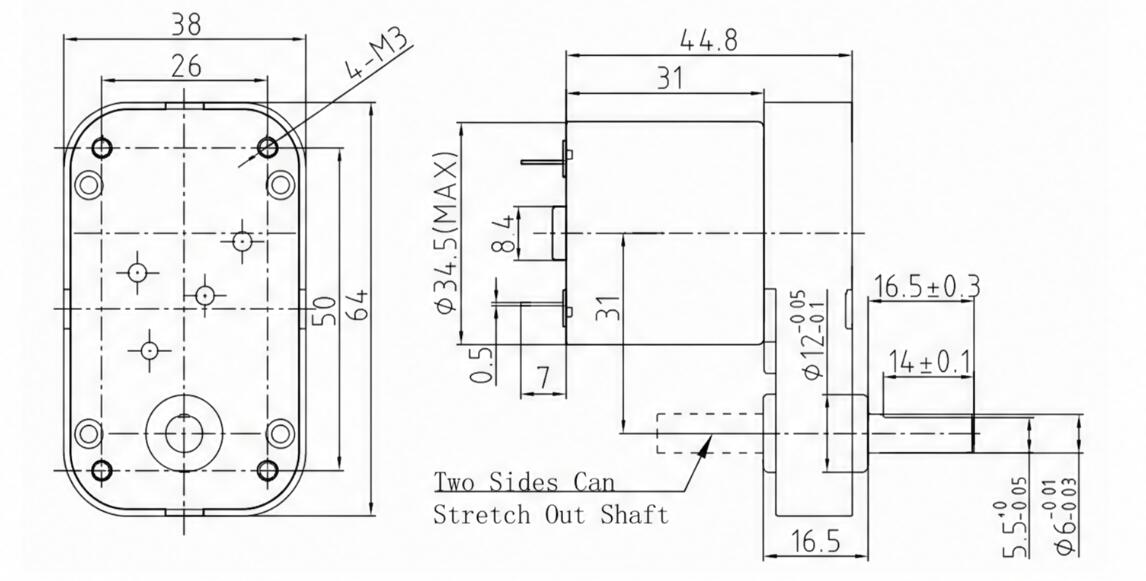

寸法(mm)
3864FG3530-2
技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 L W 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
5500 25 3 64 38 TJP64FK25i-12V-220R 3-18 12 85 220 4000 0.12 176
5500 30 3 64 38 TJP64FK30i-12V-183.3R 3-18 12 85 183.3 4000 0.15 146.7
5500 35 3 64 38 TJP64FK35i-12V-157.1R 3-18 12 85 157.1 4000 0.17 125.7
5500 50 4 64 38 TJP64FK50i-12V-110R 3-18 12 85 110 4000 0.22 88

トルク単位換算:1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
