50GB555 50mm ギアモーター

1. コンパクトなモーターソリューションからさらなる推進力を得る
統合されたギアボックスにより、モーターの使用可能な出力トルクが増加し、別の外部減速システムに依存することなく、機器が負荷をより効果的に移動できるようになります。

2. モーターの高速回転を制御された機械の動きに変える
ギア付き出力により、高速モーター出力を実際の機構に適用しやすくなり、アクチュエーター、フィーダー、コンベア、ロボット システムのよりスムーズな低速動作をサポートします。

3. 追加の伝送コンポーネントの必要性を削減
モーターと平歯車ボックスを 1 つのドライブ ユニットに組み合わせることで、機器設計者はトランスミッションのレイアウトを簡素化し、組み立て作業を節約し、システム内の個別のコンポーネントの数を減らすことができます。

4. 速度とトルクの適切なバランスを選択する
複数の減速比により、用途に応じて出力性能を選択できます。比率が低いとより速い動きをサポートし、比率が高いと引っ張る力が強くなり、制御された操作が遅くなります。

5. 実用的な機器統合を考慮した設計
標準の円筒形モーター本体、前面取り付け構造、およびオプションのエンコーダーサポートにより、このギアモーターは機器開発、モーター交換、自動化アップグレード、OEM プロジェクトに適しています。

お問い合わせ 50GB555 50mm ギアモーター
  • 50GB555 50mm ギアモーター
  • 50GB555 50mm ギアモーター
  • 50GB555 50mm ギアモーター

仕様

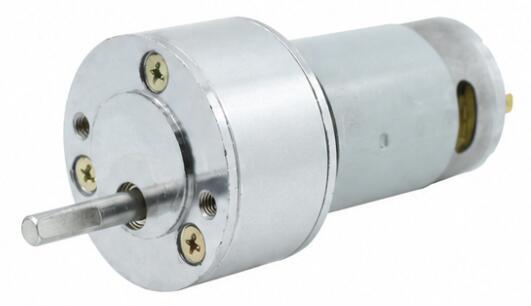

50GB555-4 ハウジング材質 亜鉛合金 エンコーダオプション

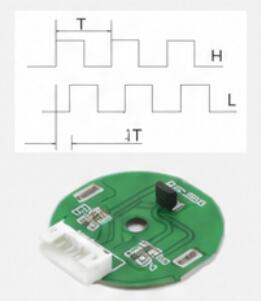

モデル TJP50RG 50GB555-5
A-B 2チャンネル
555エンコーダ-5V 12PPR
ベアリング ボールベアリング
ギアの弾性率 0.7M
整流子 つや消し
ギア材質 40Cr鋼
シャフトにかかる最大圧力 ≤15kgf
バックラッシュ ≤2°
ブレーキあり いいえ
歯車の構造 平歯車

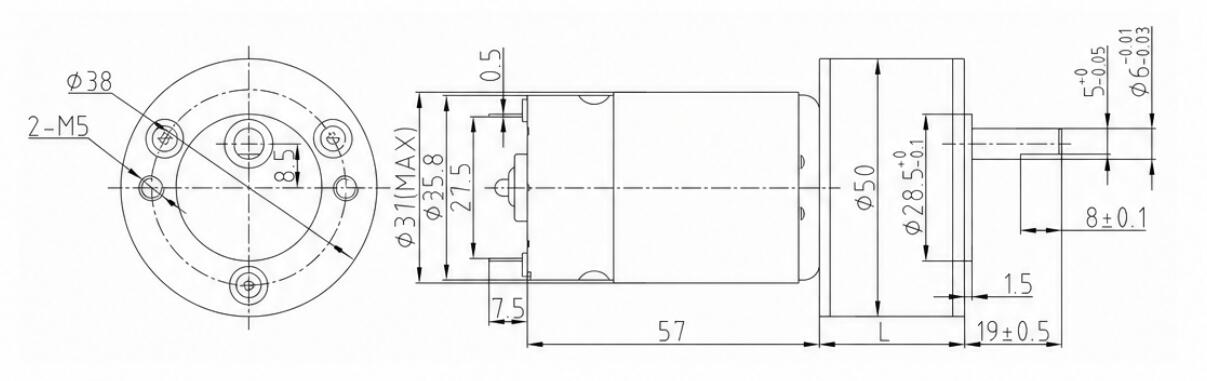

寸法(mm)
50GB555-6

技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
7600 15.5 3 50 24.3 TJP50RG15.5i-24V-490.3R 6.0~36.0 24 220 490.3 950 0.26 392.3
7600 19 3 50 24.3 TJP50RG19i-24V-400R 6.0~36.0 24 220 400 950 0.32 320
7600 23.9 3 50 24.3 TJP50RG23.9i-24V-318R 6.0~36.0 24 220 318 950 0.41 254.4
7600 30.5 3 50 24.3 TJP50RG30.5i-24V-249.2R 6.0~36.0 24 220 249.2 950 0.52 199.3
7600 44 4 50 28.3 TJP50RG44i-24V-172.7R 6.0~36.0 24 220 172.7 950 0.67 198.2
7600 68 4 50 28.3 TJP50RG68i-24V-111.8R 6.0~36.0 24 220 111.8 950 1.04 89.4
7600 86 4 50 28.3 TJP50RG86i-24V-88.4R 6.0~36.0 24 220 88.4 950 1.31 70.7
7600 109 4 50 28.3 TJP50RG109i-24V-69.7R 6.0~36.0 24 220 69.7 950 1.66 55.8
7600 134 4 50 28.3 TJP50RG134i-24V-56.7R 6.0~36.0 24 220 56.7 950 2.05 45.4
7600 158 5 50 32.3 TJP50RG158i-24V-48.1R 6.0~36.0 24 220 48.1 950 2.17 38.5
7600 199 5 50 32.3 TJP50RG199i-24V-38.2R 6.0~36.0 24 220 38.2 950 2.5 30.6
7600 253 5 50 32.3 TJP50RG253i-24V-30R 6.0~36.0 24 220 30 950 2.5 24
7600 311 5 50 32.3 TJP50RG311i-24V-24.4R 6.0~36.0 24 220 24.4 950 2.5 19.5
7600 481 5 50 32.3 TJP50RG481i-24V-15.8R 6.0~36.0 24 220 15.8 950 2.5 12.6
7600 567 6 50 35.8 TJP50RG567i-24V-13.4R 6.0~36.0 24 220 13.4 950 2.5 10.7
7600 876 6 50 35.8 TJP50RG876i-24V-8.7R 6.0~36.0 24 220 8.7 950 2.5 6.9
7600 1101 6 50 35.8 TJP50RG1101i-24V-6.9R 6.0~36.0 24 220 6.9 950 2.5 5.5
7600 1401 6 50 35.8 TJP50RG1401i-24V-5.4R 6.0~36.0 24 220 5.4 950 2.5 4.3
7600 1725 6 50 35.8 TJP50RG1725i-24V-4.4R 6.0~36.0 24 220 4.4 950 2.5 3.5

トルク単位換算:1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
