57JX5795BL ブラシレス遊星ギヤードモーター

1. 長時間連続運転を実現するブラシレスギアモーター
このモーターは、ブラシレス DC モーターと遊星ギアボックスを組み合わせて、長い動作サイクルでも安定した電力を提供します。ブラシレス整流設計により、機械的なブラシの接触が回避され、安定した回転、ブラシ関連の摩耗の軽減、および信頼性の高い長期駆動性能を必要とする機器に適しています。

2. コンパクトな遊星歯車装置が生み出す20N・mの高トルク
最大 20.0N.m の出力トルクを備えたこのモーターは、高速モーター入力を強力な使用可能な出力力に変換します。制御された速度で高トルクを必要とする昇降機構、電動アクチュエータ、コンベヤ、バルブドライブ、ゲートシステム、その他の自動化機器に適しています。

3. 3.7:1 ~ 3736:1 の柔軟な出力選択
ギアボックスは、1 ~ 5 のギア段で 3.7:1 ~ 3736:1 の減速比を提供します。出力速度の範囲は約 1621.6RPM ~ 1.6RPM で、1 つのモーター シリーズで高速伝送、制御された動作、および超低速重負荷アプリケーションをカバーできます。

4. 応答性の高い BLDC 制御のためのホール フィードバックと外部ドライバー
このモーターは、MA、MB、および MC 相接続、ホール信号、および 24V VCC 入力を備えた 3 相 BLDC 配線を使用しており、外部モーター ドライバーが必要です。この構成は、自動化機械における電子整流、速度調整、回転方向制御、およびシステムレベルの動作調整をサポートします。

5. ブレーキを備えた低バックラッシュトランスミッション
ギヤボックスのバックラッシュは 2°以下に指定されており、後退時や位置決めを繰り返す際の不要な動きを軽減します。ブレーキ構成は、制御された停止または保持が必要な用途に利用できます。ギアボックスも 40Cr 鋼ギア、ボール ベアリング サポート、亜鉛合金ハウジングを使用しており、シャフト圧力は最大 30kgf です。

お問い合わせ 57JX5795BL ブラシレス遊星ギヤードモーター
  • 57JX5795BL ブラシレス遊星ギヤードモーター
  • 57JX5795BL ブラシレス遊星ギヤードモーター
  • 57JX5795BL ブラシレス遊星ギヤードモーター

仕様

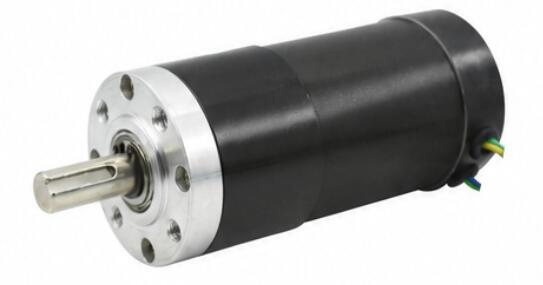

57JX5795BL-3 ハウジング材質 亜鉛合金 BLDC ワイヤ接続
モデル TJX57R5795BL 黄色 マ
ベアリング ボールベアリング 緑 MB
ギアの弾性率 0.8M ブルー MC
整流子 ブラシレス ブラック GND
ギア材質 40Cr鋼 黄色 ハ
シャフトにかかる最大圧力 30kgf以下 緑 HB
バックラッシュ ≤2° ブルー HC
ブレーキあり はい 赤 VCC
歯車の構造 遊星歯車 モータードライバーが必要

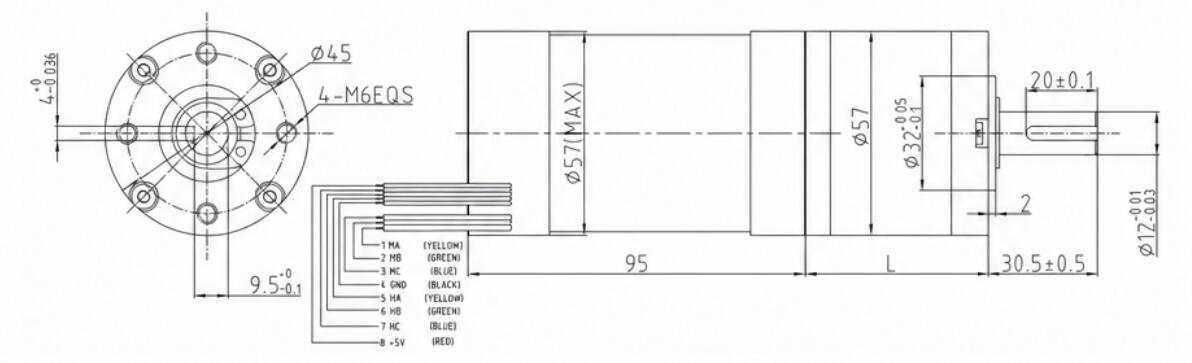

寸法(mm)
57JX5795BL-4

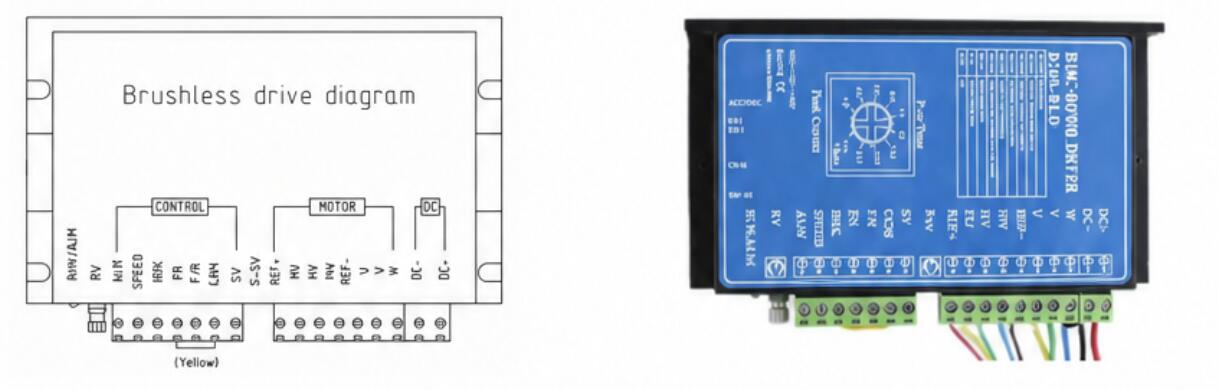

モータードライバー
57JX5795BL-5


技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6.0~36.0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6.0~36.0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6.0~36.0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6.0~36.0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6.0~36.0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6.0~36.0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6.0~36.0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6.0~36.0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6.0~36.0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6.0~36.0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6.0~36.0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6.0~36.0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6.0~36.0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6.0~36.0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6.0~36.0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6.0~36.0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6.0~36.0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6.0~36.0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6.0~36.0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6.0~36.0 24 1500 1.6 6500 20 1.3

トルク単位換算:1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
