42GA38s ギアモーター

1.中高負荷機器に強い駆動力
信頼性の高い駆動力を必要とする機器向けに設計されたこの 24V ブラシ付き DC ギア モーターは、アクチュエーター、コンベア、AGV、昇降機構、ロボット システム、産業用オートメーション機器に適しています。

2. 利用可能なブレーキによる荷重保持サポート
制御された停止または位置保持が必要なアプリケーションの場合、利用可能なブレーキ構成は、停止または電源オフ後の不要なシャフトの動きを軽減するのに役立ちます。ブレーキ仕様は選択したモデルに合わせてご確認ください。

3. 柔軟な速度とトルクのマッチング
複数の減速比により、エンジニアは、より速い動作、より強力な牽引力、または制御された低速動作のいずれを優先するかにかかわらず、機器に最適な出力性能を選択できます。

4. よりスマートなモーション制御のためのオプションのエンコーダ
オプションの 5V A/B 2 チャネル D シェイプ エンコーダは、速度と位置のフィードバックを提供し、自動機械における監視、同期、閉ループ制御の向上に役立ちます。

5. OEM 機器プロジェクトの簡単な統合
実用的な 42mm ギアボックス形式、正方形の取り付けフランジ、およびカスタマイズ可能な構成により、このモーターはプロトタイプ開発、機器のアップグレード、OEM プロジェクト、および繰り返し生産に適しています。

お問い合わせ 42GA38s ギアモーター
  • 42GA38s ギアモーター
  • 42GA38s ギアモーター
  • 42GA38s ギアモーター

仕様

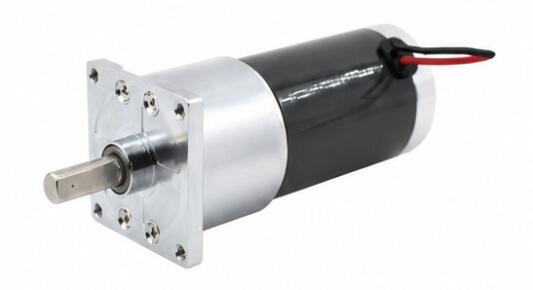

42GA38S-4 ハウジング材質 亜鉛合金 エンコーダオプション
モデル TJZ42FO 42GA38S-5
A-B 2チャンネル
D シェイプ エンコーダ - 5V 13PPR
ベアリング オイルベアリング
ギアの弾性率 0.7M
整流子 つや消し
ギア材質 40Cr鋼
シャフトにかかる最大圧力 ≤15kgf
バックラッシュ ≤2°
ブレーキあり はい
歯車の構造 平歯車

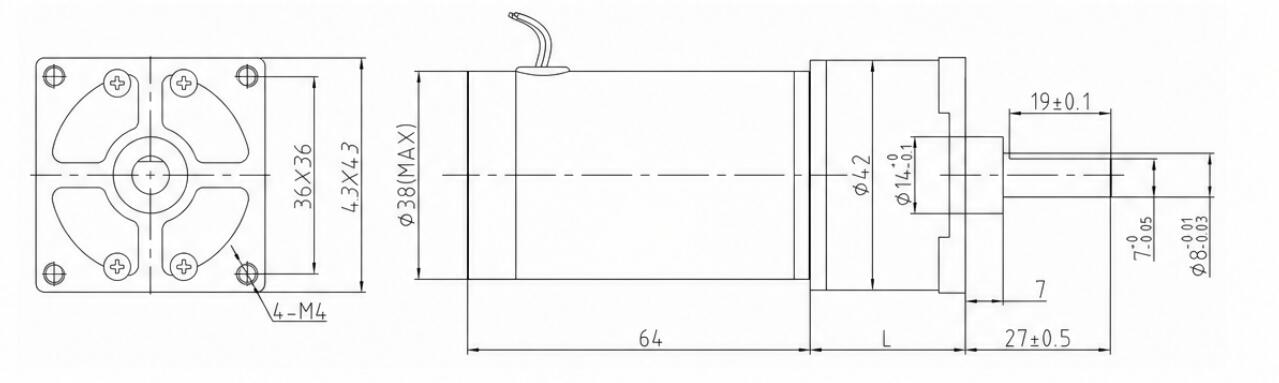

寸法(mm)
42GA38S-6

技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 ダイヤ L 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
6000 3.1 2 42 25.7 TJZ42FO3.1i-24V-1935.5R 6.0~36.0 24 180 1935.5 670 0.05 1548.4
6000 4.8 2 42 25.7 TJZ42FO4.8i-24V-1250R 6.0~36.0 24 180 1250 670 0.08 1000
6000 6.1 2 42 25.7 TJZ42FO6.1i-24V-983.6R 6.0~36.0 24 180 983.6 670 0.1 786.9
6000 8.3 3 42 25.7 TJZ42FO8.3i-24V-722.9R 6.0~36.0 24 180 722.9 670 0.13 578.3
6000 10.3 3 42 25.7 TJZ42FO10.3i-24V-582.5R 6.0~36.0 24 180 582.5 670 0.16 466
6000 12.8 3 42 25.7 TJZ42FO12.8i-24V-468.8R 6.0~36.0 24 180 468.8 670 0.19 375
6000 16.4 3 42 25.7 TJZ42FO16.4i-24V-365.9R 6.0~36.0 24 180 365.9 670 0.25 292.7
6000 18.2 4 42 25.7 TJZ42FO18.2i-24V-329.7R 6.0~36.0 24 180 329.7 670 0.25 263.7
6000 27.4 4 42 25.7 TJZ42FO27.4i-24V-219R 6.0~36.0 24 180 219 670 0.37 175.2
6000 24.2 4 42 25.7 TJZ42FO24.2i-24V-175.4R 6.0~36.0 24 180 175.4 670 0.47 140.4
6000 43.8 4 42 25.7 TJZ42FO43.8i-24V-137R 6.0~36.0 24 180 137 670 0.6 109.6
6000 59.3 5 42 29.5 TJZ42FO59.3i-24V-101.2R 6.0~36.0 24 180 101.2 670 0.73 80.9
6000 73 5 42 29.5 TJZ42FO73i-24V-82.2R 6.0~36.0 24 180 82.2 670 0.9 65.8
6000 91.2 5 42 29.5 TJZ42FO91.2i-24V-65.8R 6.0~36.0 24 180 65.8 670 1.12 52.6
6000 120 5 42 29.5 TJZ42FO120i-24V-50R 6.0~36.0 24 180 50 670 1.47 40
6000 158 6 42 32.7 TJZ42FO158i-24V-38R 6.0~36.0 24 180 38 670 1.75 30.4
6000 195 6 42 32.7 TJZ42FO195i-24V-30.8R 6.0~36.0 24 180 30.8 670 2.16 24.6
6000 243 6 42 32.7 TJZ42FO243i-24V-24.7R 6.0~36.0 24 180 24.7 670 2.5 19.8
6000 323 6 42 32.7 TJZ42FO323i-24V-18.6R 6.0~36.0 24 180 18.6 670 2.5 14.9

トルク単位換算:1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
