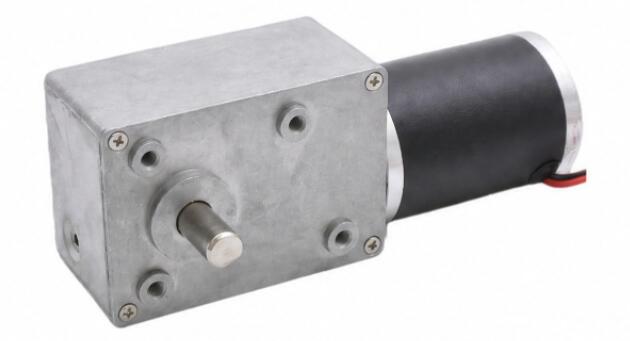

5883WG45S ウォームギアモーター

1. オプションのブレーキによる電源オフ時のセルフロック: ウォーム ギア ドライブの固有の機械的セルフロックにより、モーターが停止した瞬間に負荷が所定の位置にロックされ、逆回転が防止されます。オプションのブレーキ (図面に従って利用可能) により 2 番目の安全層が追加され、持ち上げ、ゲート、搬送の信頼性が高まります。
2. 重負荷用途向けの超高トルク: 最大 15.0 Nm (約 153 kgfcm) の負荷トルク、3 ~ 4 段の減速比 15.9:1 ~ 745:1 を備え、重負荷アプリケーションを容易に駆動します。
3. 長寿命のための高強度材料: 40Cr 合金鋼ウォームギア、1.25M モジュール、亜鉛合金ハウジング、ボールベアリング、最大シャフト圧力 ≤ 20 kgf、バックラッシュ ≤ 2° で、強力な耐荷重、耐摩耗性、長寿命を提供します。

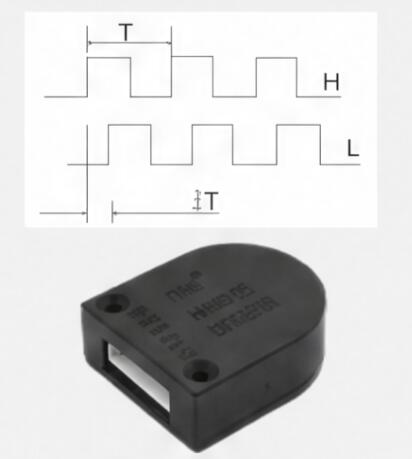

4. オプションのエンコーダを使用した広い電圧: 定格 24V、動作範囲 6 ~ 36V で、さまざまな電源システムに適合します。 5V 13PPR デュアルチャネルエンコーダは、正確な速度と位置のフィードバックに使用できます。
5. 組み込みやすいコンパクトなボディ: サイズ約 58 × 82 mm、Ø10 出力シャフトと 4 つの M5 取り付け穴を備え、コンパクトで取り付けが簡単で、自動化機器や重負荷トランスミッションに適しています。

お問い合わせ 5883WG45S ウォームギアモーター
  • 5883WG45S ウォームギアモーター
  • 5883WG45S ウォームギアモーター

仕様

5883WG45S ハウジング材質 亜鉛合金 エンコーダオプション
モデル TJW83FN 5883WG45S-1

A-B 2チャンネル
D シェイプ エンコーダ-5V 13PPR
ベアリング ボールベアリング
ギアの弾性率 125万
整流子 つや消し
ギア材質 40Cr鋼
シャフトにかかる最大圧力 ≤20kgf
バックラッシュ ≤2°
ブレーキあり はい
歯車の構造 ウォームギア

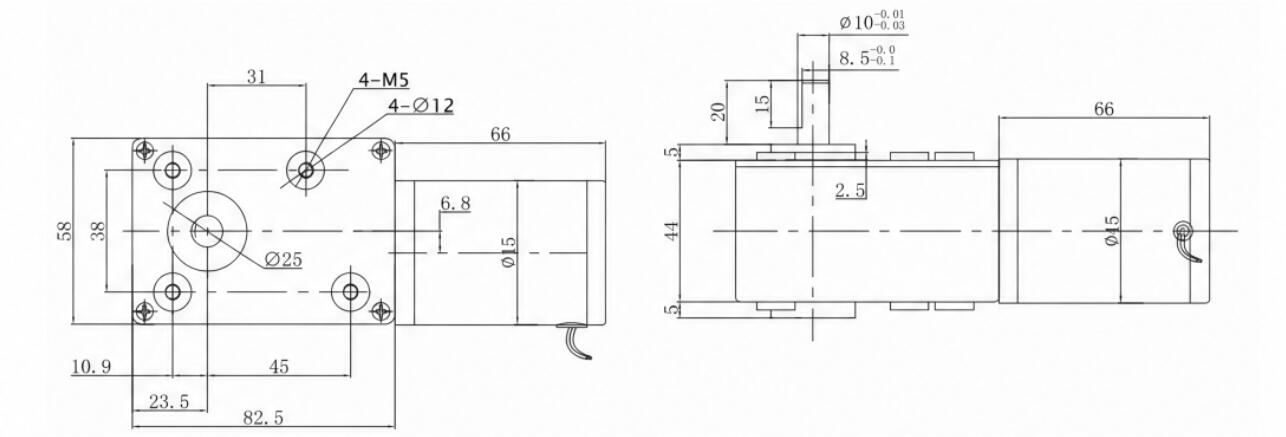

寸法(mm)
5883WG45S-2
技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 L W 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
6000 15.9 3 83 58 TJW83FN15.9i-24V-377.4R 6-36 24 400 377.4 1500 0.54 301.9
6000 82.5 3 83 58 TJW83FN82.5i-24V-72.7R 6-36 24 400 72.7 1500 2.8 58.2
6000 111.7 3 83 58 TJW83FN111.7i-24V-53.7R 6-36 24 400 53.7 1500 3.79 43
6000 165 3 83 58 TJW83FN165i-24V-36.4R 6-36 24 400 36.4 1500 5.6 29.1
6000 223.4 3 83 58 TJW83FN223.4i-24V-26.9R 6-36 24 400 26.9 1500 7.58 21.5
6000 275 4 83 58 TJW83FN275i-24V-21.8R 6-36 24 400 21.8 1500 8.4 17.5
6000 372 4 83 58 TJW83FN372i-24V-16.1R 6-36 24 400 16.1 1500 11.36 12.9
6000 550 4 83 58 TJW83FN550i-24V-10.9R 6-36 24 400 10.9 1500 15 8.7
6000 745 4 83 58 TJW83FN745i-24V-8.1R 6-36 24 400 8.1 1500 15 6.4

トルク単位換算:1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
