3246WG370 ウォームギアモーター

1. ウォームギアのセルフロック機構により、電源オフ後も出力シャフトがしっかりとロックされ、リフティングやバルブ用途に最適です。
2. 46 x 32 mm のコンパクトなギアボックス サイズを備えた 90 度直角出力設計により、狭い機械内の設置スペースを節約します。
3. ミニボディから最大 2.0 N.m の最大トルクを発揮し、ギア比 40 ~ 5300 で超低速、高トルクの作業に対応します。
4. 亜鉛合金ハウジングとオイルベアリングを備えた 0.4 モジュール焼結鋼ギア。バックラッシュは 2 度以内で、静かで安定した長寿命の動作を実現します。
5. オプションの A/B デュアルチャネル 5V 12PPR エンコーダは、閉ループ制御のための正確な速度と位置のフィードバックを提供します。

お問い合わせ 3246WG370 ウォームギアモーター
  • 3246WG370 ウォームギアモーター
  • 3246WG370 ウォームギアモーター
  • 3246WG370 ウォームギアモーター

仕様

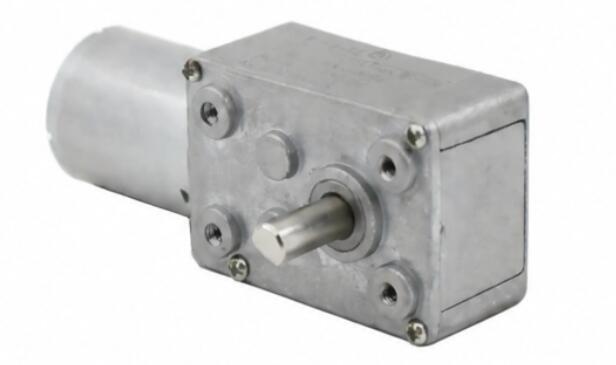

3246WG370-1 ハウジング材質 亜鉛合金 エンコーダオプション

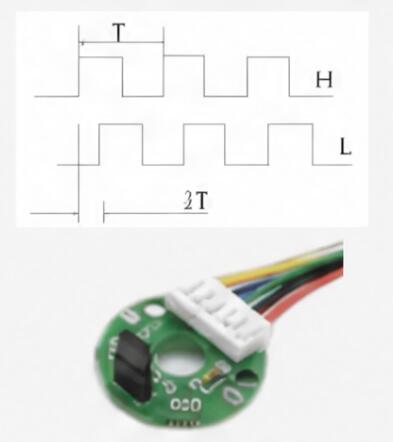

モデル TJW46FA 3246WG370-2

A-B 2チャンネル
370エンコーダー-5V 12PPR
ベアリング オイルベアリング
ギアの弾性率 0.4M
整流子 つや消し
ギア材質 焼結鋼
シャフトにかかる最大圧力 10kgf以下
バックラッシュ ≤2°
ブレーキあり いいえ
歯車の構造 ウォームギア

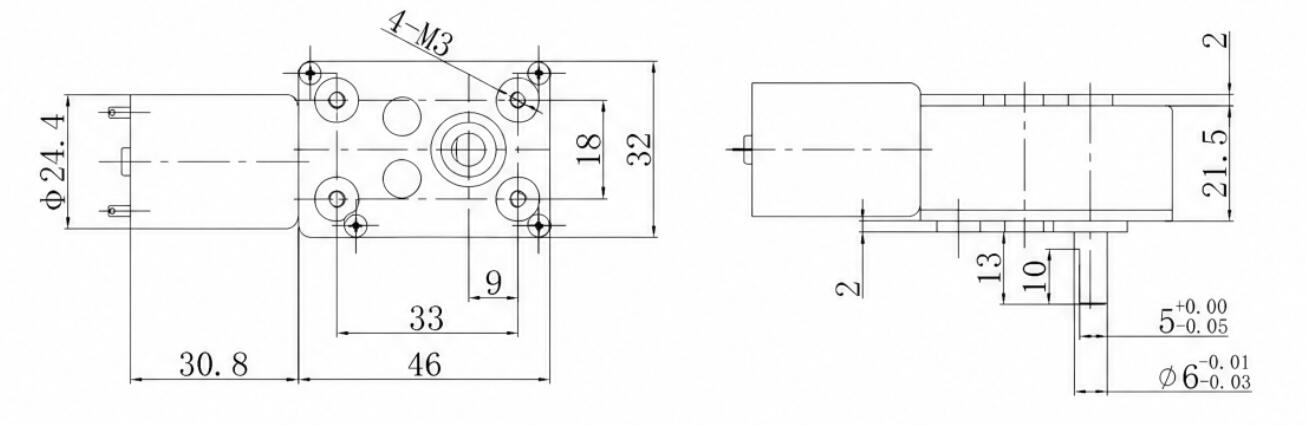

寸法(mm)
3246WG370-3
技術データ

DCモーター速度 比率 ギアステージ ギアボックスのサイズ モデル番号 電圧 無負荷 ロード中
動作範囲 定格電圧 現在 速度 現在 トルク 速度
回転数 L W 最小-最大 V V ミリアンペア 回転数 ミリアンペア N.m 回転数
6500 40 2 46 32 TJW46FA40i-12V-162.5R 3-18 12 30 162.5 125 0.06 130
6500 69 2 46 32 TJW46FA69i-12V-94.2R 3-18 12 30 94.2 125 0.1 75.4
6500 100 2 46 32 TJW46FA100i-12V-65R 3-18 12 30 65 125 0.15 52
6500 180 3 46 32 TJW46FA180i-12V-36.1R 3-18 12 30 36.1 125 0.23 28.9
6500 255 3 46 32 TJW46FA255i-12V-25.5R 3-18 12 30 25.5 125 0.33 20.4
6500 330 3 46 32 TJW46FA330i-12V-19.7R 3-18 12 30 19.7 125 0.43 15.8
6500 950 4 46 32 TJW46FA950i-12V-6.8R 3-18 12 30 6.8 125 1.12 5.5
6500 1170 4 46 32 TJW46FA1170i-12V-5.6R 3-18 12 30 5.6 125 1.37 4.4
6500 1450 5 46 32 TJW46FA1450i-12V-4.5R 3-18 12 30 4.5 125 1.53 3.6
6500 1650 6 46 32 TJW46FA1650i-12V-3.9R 3-18 12 30 3.9 125 1.57 3.2
6500 5300 6 46 32 TJW46FA5300i-12V-1.2R 3-18 12 30 1.2 125 2 1

トルク単位換算:1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
他のパラメータが必要な場合は、カスタマーサービスにお問い合わせください。
