ブラシレス DC (BLDC) モーター - 構造と動作

ブラシレス DC (BLDC) モーター 効率性、信頼性、耐用年数が長いため、ますます人気が高まっています。従来のブラシ付きモーターとは異なり、電子制御システムを使用して巻線間の電流を切り替え、ブラシや機械的整流子の必要性を排除します。この設計により、効率が向上し、摩耗が軽減され、より正確な制御が可能になります。その結果、BLDC モーターは産業機器から家庭用電化製品に至るまで幅広く使用されています。

BLDCモーターの基本構造

ステーター:

ステーターはブラシレス DC モーターの固定部分であり、ローターを駆動する磁界を生成する役割を果たします。これは、積層鋼コアの周囲に取り付けられた複数の銅巻線で構成されています。これらの巻線は電子速度コントローラー (ESC) に接続されており、特定のシーケンスで各相に電流を供給します。

コントローラーが巻線間の電流を切り替えると、モーター内の磁界の位置が継続的に変化し、いわゆる回転磁界が生成されます。ローター上の永久磁石はこの移動磁界に自然に追従し、トルクを生成してモーターを回転させます。

ステーターの設計はモーターの性能に直接影響します。巻線構成、スロット設計、極数などの要因は、効率、トルク出力、動作温度、騒音レベルに影響を与える可能性があります。このため、ステーターは BLDC モーターの最も重要なコンポーネントの 1 つとみなされることがよくあります。

ローター:

ブラシレス DC モーターのローターは、磁界を生成する永久磁石で構成されています。動作中、この磁場はステーターによって生成される回転磁場と相互作用し、モーターを駆動するトルクを生成します。

ステーターとは異なり、ローターは巻線や直接の電気接続を必要としません。このシンプルな構造により、ブラシや整流子の必要性がなくなり、機械的摩耗が軽減され、信頼性が向上します。

ローターは特定の数の磁極を備えて設計されており、用途に応じて通常は 2 ～ 8 の範囲になります。極数はモーターの性能に重要な役割を果たします。一般に、極数が多いモーターは低速でのトルクが高く、よりスムーズな動作を実現しますが、極数が少ないモーターは高速アプリケーションに適しています。したがって、適切な極数の選択は、トルク、速度、全体的な効率のバランスに直接影響するため、モーター設計の重要な部分となります。

永久磁石:

永久磁石は磁場を生成し、この磁場がステーターと相互作用して回転を生み出します。 ほとんどの BLDC モーターはネオジム鉄ボロン (NdFeB) 磁石を使用しています。これは、コンパクトで軽量でありながら強力な磁界を提供できるためです。高温や過酷な動作環境を伴う用途では、熱安定性と耐食性に優れたサマリウムコバルト（SmCo）磁石が使用される場合があります。磁石はロータにしっかりと取り付けられ、高速での安定した動作を保証します。

磁石の設計は、モーターの性能を決定する上で大きな役割を果たします。極数、磁石の配置、磁力の強さなどの要素はすべて、トルク出力、速度能力、全体的な効率に影響します。これらのパラメータを最適化することで、モーター設計者は、高トルク、高速、最大エネルギー効率のいずれを優先するかにかかわらず、さまざまなアプリケーションの特定の要件を満たすように BLDC モーターを調整できます。

BLDCモーターの種類

インナーローター BLDC モーター

インナーローター ブラシレス DC モーターでは、永久磁石ローターがモーターの中心に配置され、固定ステーター巻線の内側で回転します。これは、産業用および商業用アプリケーション全体でより広く使用されている構成です。ローターはモーター断面のコアのみを占めるため、直径と質量が比較的小さく、回転慣性が低くなります。慣性が低いということは、モーターが急速に加速および減速できることを意味します。これは、動的応答が重要な設計要件であるサーボ ドライブ、ロボット ジョイント、および精密位置決めシステムにおいて不可欠です。

また、ローターがコンパクトなため、インナーローターモーターは高い回転速度を達成できます。標準的な機械アセンブリに自然に統合される円筒形ハウジングと組み合わされたインナーローター設計は、電動工具、ポンプ、コンプレッサー、冷却ファン、および高速動的応答を備えた高速でコンパクトなモーターが必要とされる産業用駆動アプリケーションに最適です。固定子巻線で発生した熱は、モーター ハウジングを介して周囲の構造に直接伝導できるため、連続運転時の熱管理が簡素化されます。

アウターローター BLDC モーター

アウターローター ブラシレス DC モーターでは、ローターはステーターを取り囲み、その周りを回転する円筒形のシェルまたはカップを形成します。永久磁石は、このアウター ローター シェルの内面に、モーターの中心にあるステーター巻線に向かって内側を向いて取り付けられています。この逆配置により、磁気空隙がより大きな半径に配置され、これにより有効なトルク アームが増加し、より多くの磁極をロータの周囲に収容できるようになります。

その結果、同等のサイズと出力のインナーローター設計と比較して、低い回転速度で大幅に高いトルクを生成するモーターが実現しました。したがって、アウターローターモーターは、減速ギアが望ましくないダイレクトドライブアプリケーション、特にドローンやUAVの推進、ダイレクトドライブの天井ファンや軸流ファン、電動自転車のハブモーター、精密機器のターンテーブルやプラッタードライブなどに最適です。トレードオフは、外​​径が大きくなり、回転慣性が大きくなるため、インナーローター設計に比べて動的応答が制限されることです。回転する外側シェルがステーター周囲の空気の流れを制限するため、熱管理にもより慎重な考慮が必要です。

BLDCモーターはどのように回転するのでしょうか？

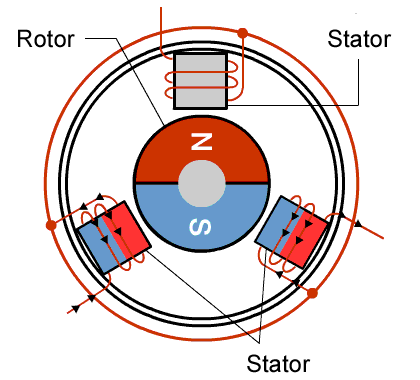

ブラシレス DC モーターの動作は、ステーターによって生成される磁界とローターに取り付けられた永久磁石の間の相互作用に基づいています。

固定子巻線に電流が供給されると、回転子磁石を引き付けたり反発したりする磁場が生成されます。この磁力によってトルクが発生し、ローターが動きます。ただし、同じ巻線が継続的に通電されたままの場合、ローターは単に磁界と整列し、回転を停止します。

モーターを動かし続けるには、ステーター内の磁場の位置が継続的に変化する必要があります。これは、電子整流として知られるプロセスを通じて実現されます。従来の DC モーターのようなブラシと機械的な整流子を使用する代わりに、BLDC モーターは電子コントローラーを利用して、正確なタイミングで異なる固定子巻線間の電流を切り替えます。

コントローラーは、ホール効果センサーまたはセンサーレスの逆起電力検出を使用してローターの位置を決定します。この情報に基づいて、適切な巻線シーケンスに通電し、ローターを継続的に前方に引っ張る回転磁界を生成します。

コントローラーは主に 3 つのコア部分で構成されています。位置フィードバック デバイス (ホール センサーや逆起電力検出回路など)、インテリジェントな制御アルゴリズムを実行するマイクロコントローラーまたはデジタル信号プロセッサ、電流経路を切り替えるためのトランジスタや MOSFET などのパワー エレクトロニクス コンポーネントです。これらのモジュールは連携して電子整流を実現し、モーターの各相の通電を管理します。コントローラーはまず、位置フィードバック デバイスを介してローターの位置を特定します。この位置データに基づいて、正しい順序で巻線に通電してローターを継続的に前方に引っ張る回転磁場を形成し、安定した回転磁場を維持してスムーズな動作、効率的なトルク出力、正確な速度制御を実現します。

BLDCモーターの利点

高効率

BLDC モーターは、ブラシの摩擦と整流子の損失を排除するため、非常に効率的です。高性能永久磁石と組み合わせることで、より多くの電気エネルギーを有用な機械出力に変換し、同時に発生する熱を低減します。

長寿命

ブラシや整流子がなければ、BLDC モーター内の摩耗部品が少なくなります。これにより、メンテナンスの必要性が大幅に軽減され、動作寿命の延長に役立ちます。

高電力密度

BLDC モーターは、コンパクトなパッケージから高トルクと電力を供給できます。軽量ローター設計により、動的応答と加速性能も向上します。

低い電気ノイズ

ブラシと整流子の接触がないため、BLDC モーターは、従来のブラシ付きモーターよりも発生する電気ノイズと電磁干渉 (EMI) がはるかに少なくなります。

正確な制御

電子コントローラーと組み合わせると、BLDC モーターは幅広い動作範囲にわたって正確な速度とトルク制御を提供するため、自動化および精密アプリケーションに最適です。

BLDC モーターの理想的な用途

BLDC モーターは、効率、信頼性、正確な制御が不可欠な業界で広く使用されています。一般的なアプリケーションには、産業オートメーション システム、ロボット、CNC 機器、電動工具、医療機器、電気自動車などがあります。高トルク、高速応答、長寿命を実現する能力により、要求の厳しい動作環境に最適です。

宏陽モーターは、幅広い産業および商業用途向けにカスタマイズされたモーター ソリューションを提供します。当社のエンジニアリング チームはお客様と緊密に連携し、性能要件、動作条件、コスト目標に基づいて最適なモーター テクノロジーの選択を支援します。さらに、当社は、さまざまな業界における高効率、長寿命、高度なモーション制御性能に対する需要の高まりに応えるため、さまざまなブラシレス DC モーター ソリューションを積極的に開発しています。
